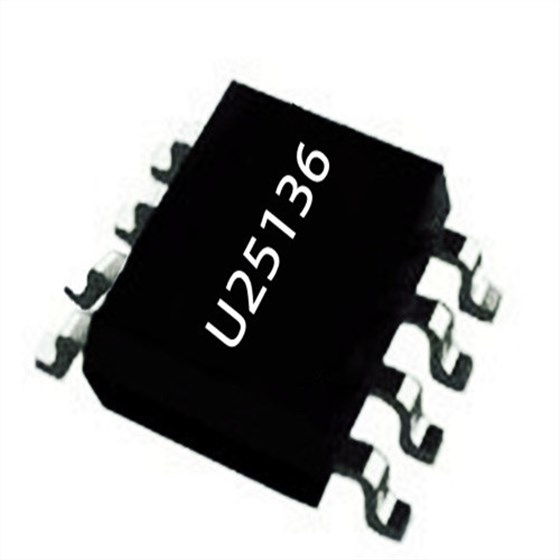

春運必備的電子產品包括手機、藍牙耳機、充電寶、平板電腦和健康監測手表等。這些設備不僅能幫助你更好地管理行程、保持聯系，還能在旅途中提供娛樂和健康監測功能。這些電子產品所必需的充電器，需要一顆優質芯片來承載，選擇深圳銀聯寶充電器芯片U25136，準沒錯！
在芯片開始工作之前，充電器芯片U25136僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U25136開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U25136的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器芯片U25136內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
充電器芯片U25136集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U25136還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
深圳銀聯寶充電器芯片、適配器電源芯片一直都在默默陪伴大家日常的工作、學習和旅途，高性能、低成本，綠色節能，環保低耗，可提供高精度恒壓和恒流輸出性能，是工作、學習和旅途中的最佳陪伴產品！
