非隔離開關電源芯片U6110是低功耗AC/DC離線開關電源，5V/200MA應用，專門替換阻容降壓，性價格比高。該IC具有內置的綠色模式控制，對于輕載和零載，可以實現待機功率低于50mW。
開關電源芯片U6110主要特點：
●高精度5v默認輸出，輸出電壓可調節

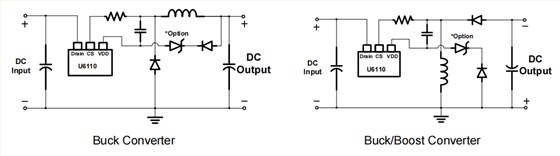

●支持降壓型（Buck)和升降壓型電路(Buckboost)
●單晶元高壓集成500v MOS管
●外圍極簡，典型電路只需8個器件
●待機，全電壓輸入<15MV
●滿載31KHZ帶抖頻，EMC性能優
●內部集成完備的保護方式：OLP/OCP/OTP/OVP
●芯片尺寸小
●封裝：SOT-23-3L
開關電源芯片U6110腳位分析：
1腳漏極內部功率MOSFET漏極
2腳VDD芯片電源引腳
3腳CS IC的接地。該引腳也用于峰值電流控制
開關電源芯片U6110應用范圍：
●LED智能照明輔助電源
●智能家居控制板待機電源
●應急燈，LED鐘機電源
●小家電（智能風扇，咖啡機）控制MCU電源
實踐證明，非隔離開關電源芯片U6110在各類小家電、輔助電源中普適性非常強，對于成本要求高的小伙伴，是個明智的選擇?？陕?lián)系我們，獲取更多的方案資料供您參考！
