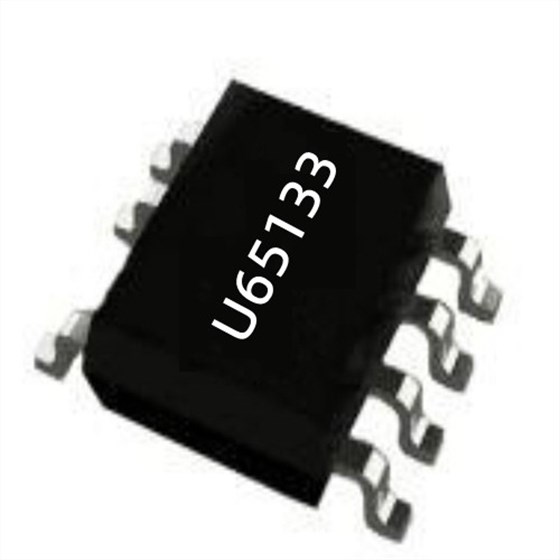

聲波電動牙刷產品配備高刷動力和專業級震動頻率，清潔效果顯著，適合人群廣泛。而且易于清洗，便于攜帶，是許多家庭必備的個人護理用品之一。聲波電動牙刷的充電器電源管理一直都是深圳銀聯寶科技的強項，今天給小伙伴們推薦的是7.5W充電器芯片U65133！
在芯片開始工作之前，充電器芯片U65133僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U65133開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U65133的工作電流便進一步降低到0.14mA(典型值)，以幫助降低系統待機功耗。
為了滿足嚴苛的平均效率和待機功耗要求，充電器芯片U65133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。
充電器芯片U65133集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。芯片的單點失效保護功能可以保證芯片不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。
如上所述，在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，充電器芯片U65133可實現由滿載到空載全程無異音工作。U65133集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。
如果您正在尋找一款高效率、高性價比的小功率電源管理充電器芯片，那么這款U65133絕對可以加入您的項目清單里。趕緊聯系深圳銀聯寶科技，早日享受好品質、好服務的充電器芯片吧！
