深圳市近幾日進行交通大整頓，規范電動自行車上牌、戴頭盔、超載的行為。出行第一條，安全交規要記牢。友恩整好有一款安全可靠的電源管理芯片U321，主要適用于電動摩托車、自行車控制器，不妨多了解下。
U321是一款高壓電池供電降壓型DC-DC電源管理芯片，內部集成了基準電源、振蕩器、誤差放大器、限流保護、短路保護等功能，非常適合高壓直流應用場合應用。U321為盡量減少外圍成本，無需電壓調整電阻，固定輸出14.5V。

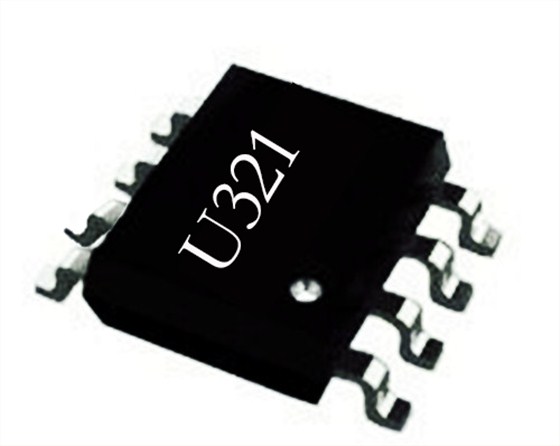

電源管理芯片U321。該芯片特征：
1.輸入電壓：90~265Vac全電壓
2.輸出功率可達：120W
3.可用于可控硅共N線的壓力鍋、飯煲類產品
4.芯片采用先進架構設計，外圍更少、穩壓精度高，溫升低，EMI優異（針對金屬殼結構做了特殊優化）
5.保護功能更完善：軟啟動、過壓/欠壓、過載、過溫、輸出短路保護等。
電源管理芯片U321腳位分析：
lVDD芯片供電管腳，同時作為輸出電壓反饋端（FB 懸空時）。典型應用中VDD電容推薦采用1uF陶瓷電容；
lGN芯片的參考地；
lNC非功能管腳，使用中懸空；
lFB反饋輸入管腳，該引腳懸空時默認12V輸出；
lCS峰值電流檢測管腳；
lGATE功率MOSFET驅動輸出管腳；
lHV內部高壓啟動和供電管腳。
U321電源管理芯片的特點是內部集成高壓功率管寬電壓輸入電壓范圍：20V~200V，外接元件少，無需外圍補償網絡能達到穩定的動態相應 ，低功耗與高效率（可達到85%），外接一個小功率電阻可控制峰值電流，固定的震蕩頻率加一個微調頻點以及頻率打嗝，頻率抖動技術很好的解決了 EMI 的安規要求，逐周期電流保護檢測，具有過載保護，短路保護，欠壓保護，過壓保護等全應用保護。
U321電源管理芯片應用在電動車控制器系統中，能直接替代LM317、LM7815或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統能夠更可靠工作，降低生產成本。
