電子產品系統升級，比如手機，可能會占用更多的空間，導致手機變卡頓。如果沒有換新手機的準備，建議你保持現有的系統而不要安裝更新。手機充電器不存在系統升級的問題，但是一開始就選用優質的電源管理芯片，會讓充電更絲滑，用起來更順手。建議你選擇深圳銀聯寶科技的電源管理芯片U6101S！

電源管理芯片U6101S選型參考5V-12A~1A、12V-5A~1A，可兼容多種啟動供電模式。支持CDM和CCM的原邊恒流、副邊恒壓，SEL懸空：副邊恒壓，輸出過載重啟，SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓；±1%恒壓精度，±4%恒流精度，待機功耗＜70mW；滿載固定65KHz開關頻率，輕載Burst Mode；綠色省電模式工作，優化的環路控制；超低啟動和工作電流，集成抖頻功能優化EMI；智能保護功能，VDD欠壓保護 、過熱保護（OTP）、過載保護（OLP）等；頻率可外部編程，并內置頻率抖動改善EMI；副邊反饋/外驅MOSFET，超低啟動電流；管腳浮空保護，內置同步斜率補償，逐周期電流限制，內置前沿消隱。

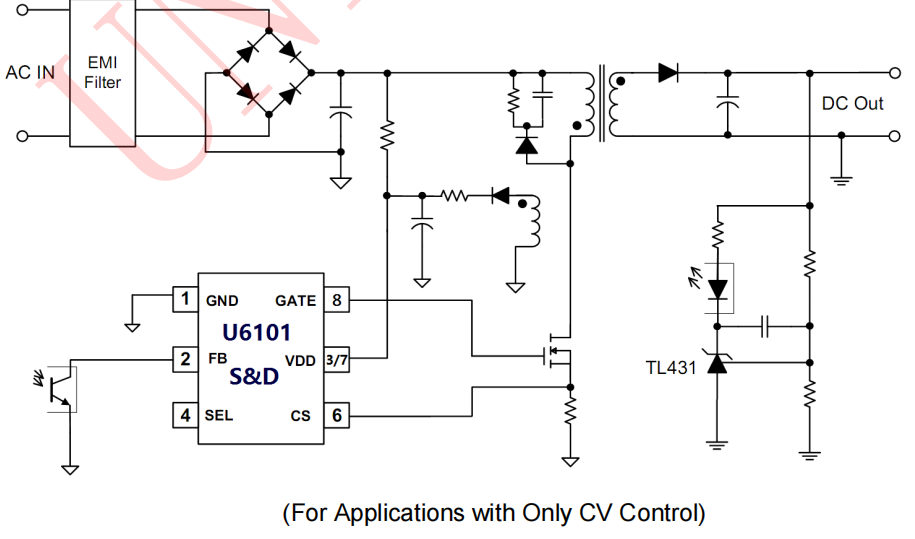

電源管理芯片U6101S使用SOP-8封裝，可替代昂寶OB2269，引腳名稱如下：

1 GND 芯片參考地。

2 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

3/7 VDD 芯片供電管腳。

4 SEL 功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。

5 --- NC無連接。

6 CS 電流采樣輸入腳。

8 GATE 圖騰驅動電路管腳，連接外部 MOSFET。

同系列的副邊反饋電源管理芯片U6101D，外驅MOSFET，最大輸出功率75W，頻率可外部編程，并內置頻率抖動EMI。封裝形式DIP-8，可替代CR6853，非常適用于充電器、小家電等各種應用場景，歡迎選購！
