連日來，全國多地出現大范圍寒潮、大風、低溫雨雪、冰凍等天氣。隨著氣溫降低，電熱毯（電熱坐墊）、暖手寶、熱水袋、暖寶寶等保暖“神器”開始被大家廣泛使用。但是這些取暖神器暗藏一定的風險，在充電過程中要注意是否有發熱現象，杜絕使用超過年限、線路損壞的充電器。深圳銀聯寶科技是專注此類小家電充電器芯片的供應商，常年提供品質安全可靠、性能環保高效的芯片。今天推薦的是5W充電器芯片U62113！

在芯片開始工作之前，5W充電器芯片U62113僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U62113開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

一旦芯片進入到超低頻工作模式中，U62113的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。

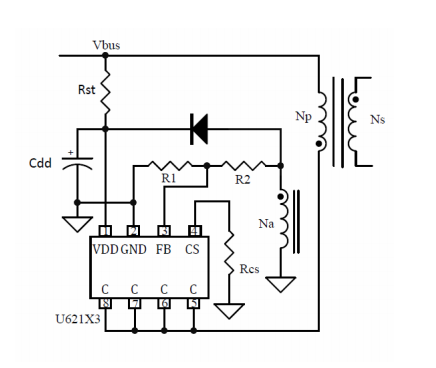

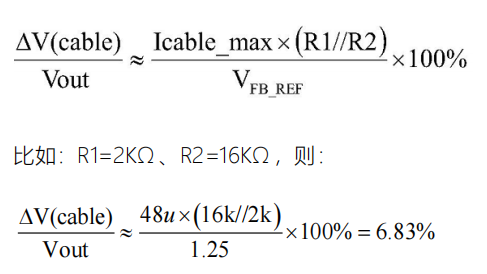

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在5W充電器芯片U62113內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

5W充電器芯片U62113集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。芯片的單點失效保護功能可以保證芯片不損壞且輸出不產生過壓。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U62113可實現由滿載到空載全程無異音工作。

嚴冬時節，是用電取暖的高峰期，深圳銀聯寶科技充電器芯片提醒小伙伴們：取暖設備應選擇通過國家安全認證、質量合格的正規銷售商品。用電設備應及時關閉電源，不要長時間通電。消防安全就在您身邊！
