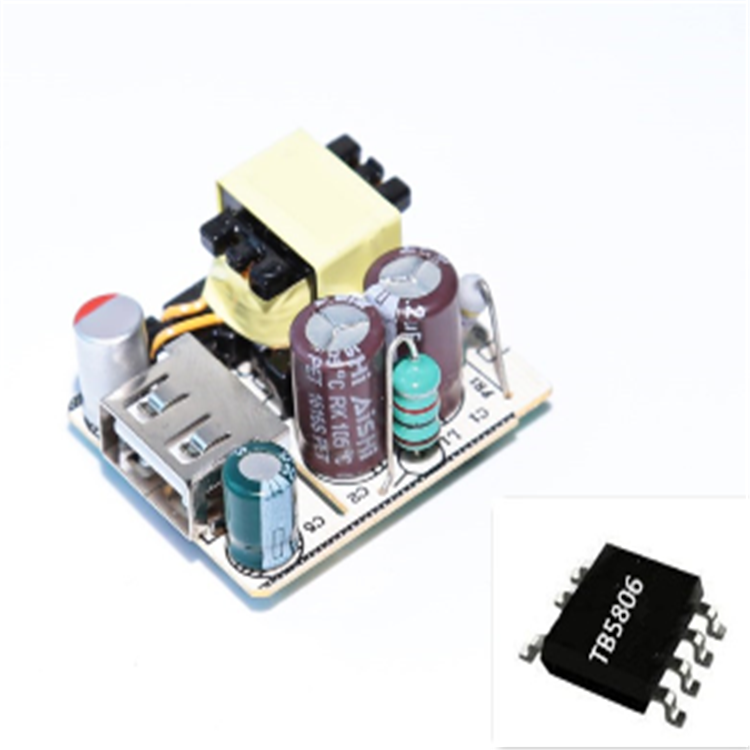

本文設計了一種應用于AC／DC開關電源芯片TB5806的電路圖。該電路輸入電壓范圍110V～220V，輸出電壓5V，10V，12V。本開關電源芯片外圍簡單，無光耦，無431，輸出電壓的穩定，電路結構簡單的特點。
開關電源芯片TB5806是一款高性能準諧振（QR）初級側調節（PSR）PWM電源開關，具有高精度CV / CC控制，是充電器應用的理想選擇。
在CV模式下，TB5806采用多模QR控制，采用AM（幅度調制）模式和（調頻）FM模式混合，提高系統效率和可靠性。在CC模式下，IC使用PFM控制線路和負載CC補償。IC可以實現快.速動態響應。內置的電纜壓降補償（CDC）功能可提供出色的CV性能。
TB5806集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期限流（OCP），短路保護（SLP），片上熱關斷，VDD鉗位等功能和保護功能。
開關電源芯片TB5806的特征：
1.內置700V電源BJT
2.高諧效準諧振初級側調節（QR-PSR）控制
3.多模PSR控制，快.速動態響應
4.內置動態基礎驅動器
5.音頻無噪音操作
6.±4％CC和CV調節
7.低待機功率70mW
8.CV模式下的可編程電纜壓降補償（CDC）
9.內置交流線路和負載CC補償
10.采用SOP-7封裝
AC／DC開關電源芯片TB5806的電路圖就簡單的介紹到這里，有興趣了解這顆芯片的話，趕緊聯系銀聯寶科技。免費提供樣品測試
