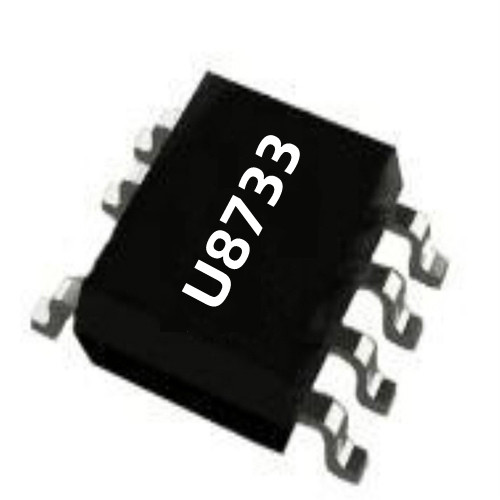

氮化鎵電源芯片U8733集成恒功率控制與主動降功率控制功能，在恒功率區間，通過控制輸出電流隨輸出電壓變化，實現恒功率功能。外置溫度檢測環境溫度，當溫度過高主動降功率以降低系統溫度，保證系統穩定可靠工作。U8733的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI性能。推薦工作頻率130KHz/220KHz！

氮化鎵電源芯片U8733主要特性：

& 集成 700V E-GaN

& 集成高壓?jiǎn)?dòng)功能

& 超低啟動和工作電流，待機功耗 <30mW

& 谷 底 鎖 定 模 式 ， 最 高 工 作 頻 率 兩 檔 可 調(220kHz，130kHz)

& 集成 EMI 優化技術

& 驅動電流分檔配置

& 集成恒功率功能

& 外置 OTP 及主動降功率功能

& 集成完備的保護功能：

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓/欠壓保護 (OVP/UVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

外置過熱保護

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

前沿消隱 (LEB)

CS 管腳開路保護

& 封裝類型 ESOP-7

氮化鎵電源芯片U8733集成高壓E-Mode GaN FET，為了保障GaN FET工作的可靠性和高系統效率，芯片內置了高精度、高可靠性的驅動電路，驅動電壓為VDRV (典型值 6.4V)。EMI性能為高頻交直流轉換器的設計難點，為此U8733通過DEM管腳集成了驅動電流分檔配置功能。通過配置DEM管腳分壓電阻值，可以選擇不同檔位的驅動電流，進而調節GaN FET的開通速度，系統設計者可以獲得最優的EMI性能和系統效率的平衡。具體分壓電阻值可參照參數表。U8733系列還集成輕載SR應力優化功能，在驅動電流配置為第一、第二、第三檔位時，當芯片工作于輕載模式時，將原邊開通速度減半，減小空載時SR的Vds應力過沖。
