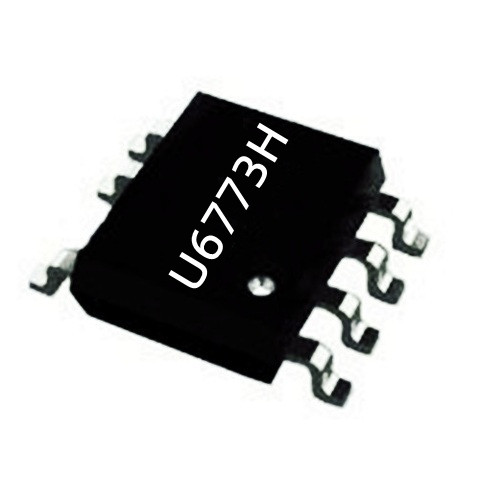

高精度恒壓和恒流輸出的開關電源芯片U6773H
伴隨著科技發展，尤其是AI人工智能技術的普及，市場上衍生出了很多AI學習、AI教育硬件產品，可以高效提升學習效率，減輕父母輔導孩子學習壓力。選擇智能學習電子產品的第一要點就是安全可靠。U6773H是一款高性能準諧振式、原邊控制功率開關電源芯片，可提供高精度恒壓和恒流輸出性能，綠色環保！
開關電源芯片U6773H主要特點：
&集成 650V MOSFET
&高效率準諧振工作模式
&±5% 恒流、恒壓精度
&待機功耗 <70mW
&多模式原邊控制方式
&工作無異音
&優化的動態響應
&可調式線損補償
&集成線電壓和負載電壓的恒流補償
&集成完善的保護功能：
短路保護 (SLP)
FB 短路保護
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
&封裝形式 SOP-7/DIP-7
開關電源芯片U6773H腳位描述：
1 VDD P 芯片供電管腳
2 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC 模式輸出電流控制
3 CC I 恒流控制功能管腳，需在CC與GND之間連接電容。
4 CS I 電流采樣輸入管腳
5,6 Drain I 內部功率管的漏極
7 GND P 芯片參考地
開關電源芯片U6773H在恒壓輸出模式中，采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片利用恒流環實現準諧振控制。采用U6773H可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
