同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術。

較早之前的同步整流都是同步整流控制器+外置同步TO-220封裝的N溝道MOS管，

后來，技術的進步，研發工程師在小電源上，把同步整流TO-220封裝MOS管集成到IC上，外圍元件卻只要幾個限流電阻跟VCC供電電容，告訴了電源行業，原來同步整流可以這么玩。

銀聯寶科技新推出一款同步整流芯片U7710，是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置導通阻抗功率 MOSFET 以提升系統效率。

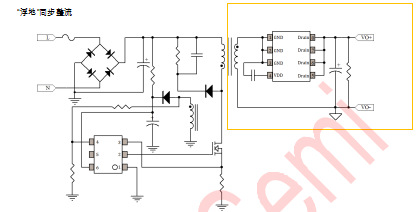

U7710支持“浮地”和“共地”同步整流兩種架構， 同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。

同步整流芯片U7710內置VDD高壓供電模塊，無需VDD輔助繞組供電，降低了系統成本。內部集成有VDD欠壓保護功能和VDD電壓鉗位。

同步整流芯片U7710的主要特點：

1.反激拓?fù)涓边呁秸鞴β书_關

2.支持“浮地”和“共地”同步整流兩種拓?fù)?/span>

3.支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)

4.<300uA 靜態電流

5.內置VDD高壓供電模塊，無需VDD輔助繞組供電

6.內置40V功率MOSFET

同步整流芯片U7710參數：

Drain 管腳電壓-0.3 to 40V

VDD 直流供電電壓7.4 V

VDD 直流箝位電流5mA

封裝熱阻---結到環境(SOP-8) 165°C/W

芯片高工作結溫150°C

儲藏溫度 -65 to 150 °C

管腳溫度 (焊接 10 秒) 260°C

ESD 能力 (人體模型)3KV

ESD 能力 (機器模型)250V

史上簡單的同步整流芯片就簡單介紹到這里，想要知道更多資料，歡迎咨詢銀聯寶科技。
