友恩電源管理IC U6205DC測試合格可替代OB2538、CR5229

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-07-10 11:30:30【大中小】

手機APP應用程序的減少，能降低電量消耗。要讓手機迅速充電，需要優質手機充電器IC的幫助，友恩電源管理IC U6205DC可以做到！

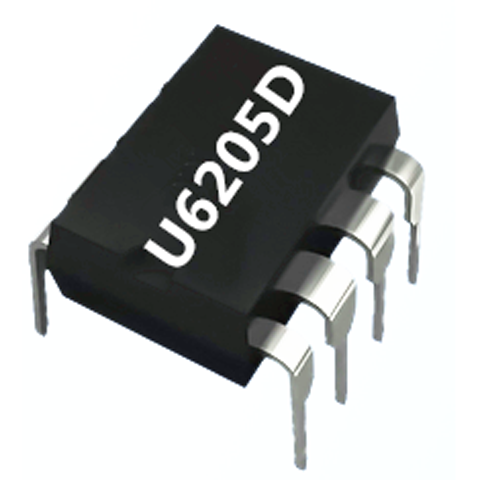

電源芯片U6205D

電源管理IC U6205DC是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。該IC內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。U6205DC帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。該IC具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。

電源管理IC U6205DC有DCM和CCM兩種工作模式。CCM連續導通模式：在一個開關周期內，電感電流從不會到0。通俗來講就是電感“從不復位”，意味著在開關周期內電感磁通量從不為0，功率管閉合后，電感中還有電流流過；DCM非連續導通模式或者叫斷續導通模式：在一個開關周期內，電感電流總會會到0。通俗來講就是電感被“適當復位”，功率管閉合后，電感中電流為0。

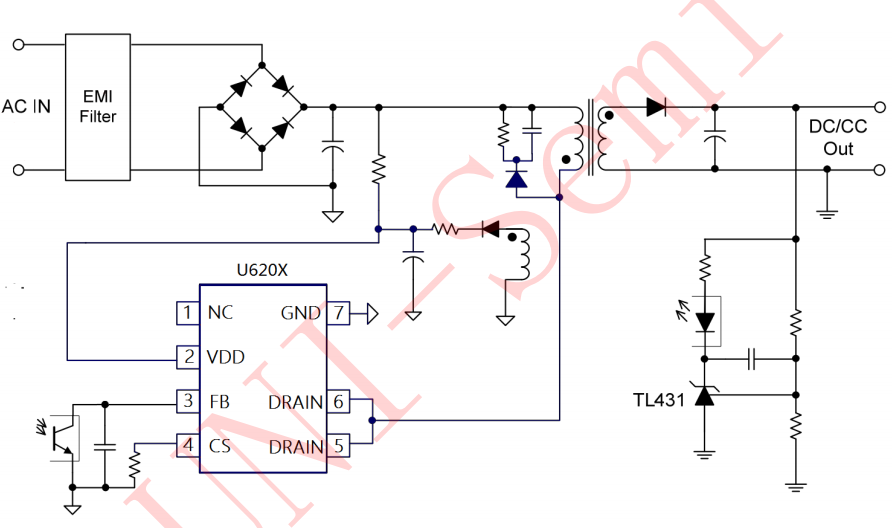

U620X

電源管理IC U6205DC的DCM模式功耗較低，DCM轉換效率較高，屬于完全轉換；工作于DCM模式下，輸出電流的紋波比CCM的要大；工作于DCM模式，在電感電流為0時，會產生振蕩現象；工作于CCM模式，輸出電壓與負載電流無關；當工作于DCM模式，輸出電壓受負載影響，為了控制電壓恒定，占空比隨著負載電流變化而變化。
