款：QC快充芯片-快充IC方案U2601

QC協議芯片U2601特性：

支持華為 FCP 快速充電協議

支持三星 AFC 快速充電協議

支持高通 QC3.0/QC2.0 快速充電協議

支持在D+和D-加載2.7V電壓的USB DCP，

可為蘋果設備提供大 2.4A 充電電流

符合 USB BC1.2 協議，支持 USB DCP 短接 D+和 D-

符合電信行業標準 YD/T 1591-2009，

支持短接 D+和 D-

自動為接入設備切換適用協議

5V供電功耗低 1mW

SOT23-6 Package

QC協議芯片U2601U2601應用：

適配器、車載充電器、其他 USB 端口充電器、移動電源

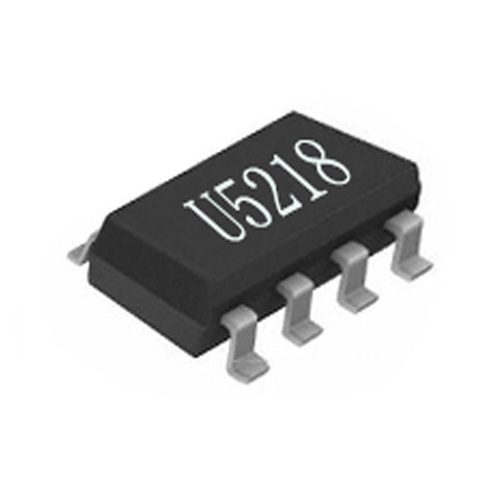

款:PD快充芯片-快充IC方案U5218

PD協議芯片U5218特性:

輸入耐壓 42V

支持 USB Type -C 協議

配置為 DFP（Source）

廣播 3A 電流

支持 USB Power Delivery（PD）3.0 協議

集成完整 PD3.0 分層通信協議

PDO 電壓：5V，9V（XPM5218A）

PDO 電壓：5V，9V，12V（XPM5218B）

支持 Quick Charge 3.0/2.0 協議

支持華為 FCP/SCP 協議

支持三星 AFC 協議

支持 USB BC1.2 DCP

支持 Apple 2.4A 充電規范

同步開關降壓轉換器

內置功率 MOSFET

輸入電壓范圍：6.6V 到 36V

輸出電壓范圍：3.6V 到 12V

輸出電流：5V/3A，9V/2A，12V/1.5A

輸出 5V/3A 轉換效率大于 92%

輸出電壓線補：50mV/A

輸出具有 CV/CC 特性

內置補償電路

軟啟動功能

特有抖頻技術減小 EMI

多重保護、高可靠性

輸入過壓、欠壓保護

輸出過壓、過流保護

短路保護

過溫保護

全引腳 ESD 8KV

PD協議芯片U5218應用:

車載充電器

快充適配器

智能排插

通用高壓 USB 充電器

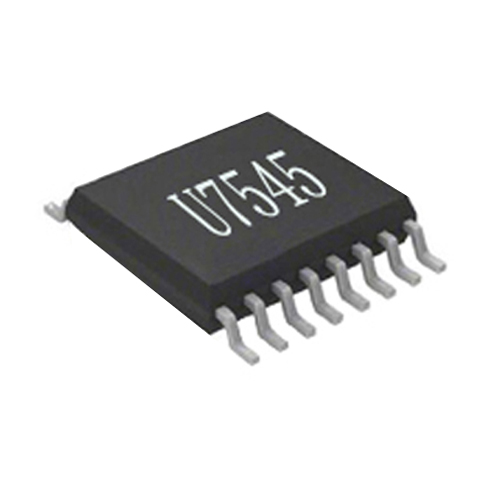

第三款:PD快充芯片-快充IC方案U7545

PD協議芯片U7545特性：

支持 USB Type -C 協議

配置為 DFP（Source）

廣播 3A 電流

支持 USB Power Delivery（PD）3.0 協議

集成完整 PD3.0 分層通信協議

PDO 電壓：5V，9V，12V，15V

PIN 選功率高 45W

支持 Quick Charge 3.0/2.0 協議

支持華為 FCP/SCP 協議

支持三星 AFC 協議

支持 MTK PE+協議

支持 USB BC1.2 DCP

支持 Apple 2.4A 充電規范

集成 VBUS 通路低阻抗功率開關管

VBUS Discharge 功能

支持 NTC

待機功耗 20 A

性

過壓/欠壓保護

過流保護

過溫保護

CC1/CC2/DP/DM 過壓保護

ESD 特性

CC1/CC2/DP/DM > 8KV

Others > 2KV

Package:  5.00mm × 4.40mm TSSOP16

PD協議芯片U7545應用：

AC-DC 適配器、USB 充電設備

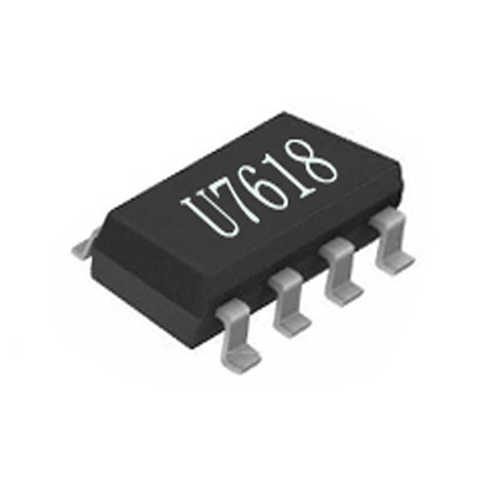

第四款:PD快充芯片-快充IC方案U7618

PD協議芯片U7618特性

USB PD3.0 認證 TID：713

支持 USB Type -C 協議

配置為 DFP（Source）

廣播 3A/1.5A 電流

支持 USB Power Delivery（PD）3.0 協議

集成完整 PD3.0 分層通信協議

PDO 電壓：5V，9V（XPD618A）

PDO 電壓：5V，9V，12V（XPD618B）

輸出功率 18W

支持 Quick Charge 3.0/2.0 協議

支持華為 FCP/SCP 協議

支持三星 AFC 協議

支持 USB BC1.2 DCP

支持 Apple 2.4A 充電規范

集成 VBUS 通路低阻抗功率開關管

內置 VBUS Discharge 功能

支持線損補償功能

外圍極簡，無需額外的電阻電容

性

- 過壓/欠壓保護

- 過流保護

- 過溫保護

CC1/CC2/DP/DM 過壓保護

ESD 特性±4KV

Package: ESOP8

PD協議芯片U7618應用：

AC-DC 適配器

USB 充電設備

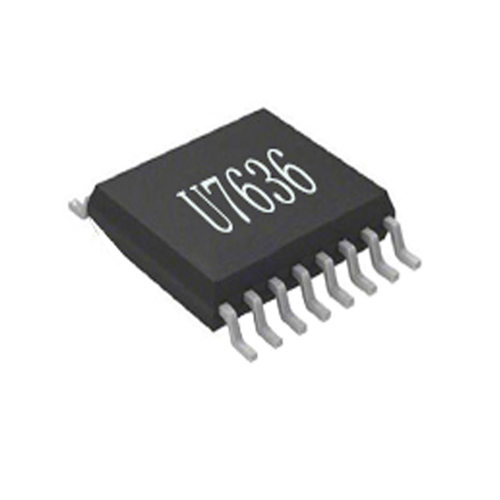

第五款:PD快充芯片-快充IC方案U7636

PD協議芯片U7636特性

USB PD3.0 認證 TID：1505

支持 USB Type -C 協議

配置為 DFP（Source）

廣播 3A/1.5A 電流

支持 USB Power Delivery（PD）3.0 協議

支持 Quick Charge 3.0/2.0 協議

支持華為 FCP/SCP 協議

支持三星 AFC 協議

支持 USB BC1.2 DCP

支持 Apple 2.4A 充電規范

集成 VBUS 通路低阻抗功率開關管

內置 VBUS Discharge 功能

支持線損補償功能

支持 USB Type-A 和 Type-C 雙口工作模式

性

- 過壓/欠壓保護

- 過流保護

- 過溫保護

CC1/CC2/DP/DM 過壓保護

ESD 特性± 4KV

Package: TSSOP-16

PD協議芯片U7636應用：

AC-DC 適配器、USB 充電設備
