18W QC3.0 快充方案特性

支持華為 FCP 快速充電協議
支持三星 AFC 快速充電協議
支持高通 QC3.0/QC2.0 快速充電協議
支持在D+和D-加載2.7V電壓的USB DCP，
可為蘋果設備提供大 2.4A 充電電流
符合 USB BC1.2 協議，支持 USB DCP 短接 D+和 D-
符合電信行業標準 YD/T 1591-2009，
支持短接 D+和 D-
自動為接入設備切換適用協議
5V 供電功耗低 1mW
SOT23-6 Package

18W QC3.0 快充方案應用案例

適配器
車載充電器
其他 USB 端口充電器
移動電源

18W QC3.0 快充方案概述

18W QC3.0 快充方案是一款 USB 端口快速充電協議控制芯片。
18W QC3.0 快充方案智能識別多種快速充電協議，對手機等受電設備進行快速充電。
18W QC3.0 快充方案 根據受電設備發送的電壓請求能夠精確的調整VBUS 輸出電壓，從而實現快速充電。
18W QC3.0 快充方案在調整 5V 輸出電壓前會自動檢測連接的設備是否支持蘋果快充協議。如果支持，蘋果設備會以大電流充電。如果不支持，會接著檢測是否支持調壓快充協議。如果連接的設備不支持調壓快充協議，18W QC3.0 快充方案將禁止輸出電壓調整，并配置供電設備為 USB DCP，確保受電設備并獲取大電流充電。如果支持調壓快充協議，則開始接受請求指令進行輸出電壓的調整。
18W QC3.0 快充方案可通過 QC_EN 開啟或關閉高壓快充功能，使得應用更靈活。

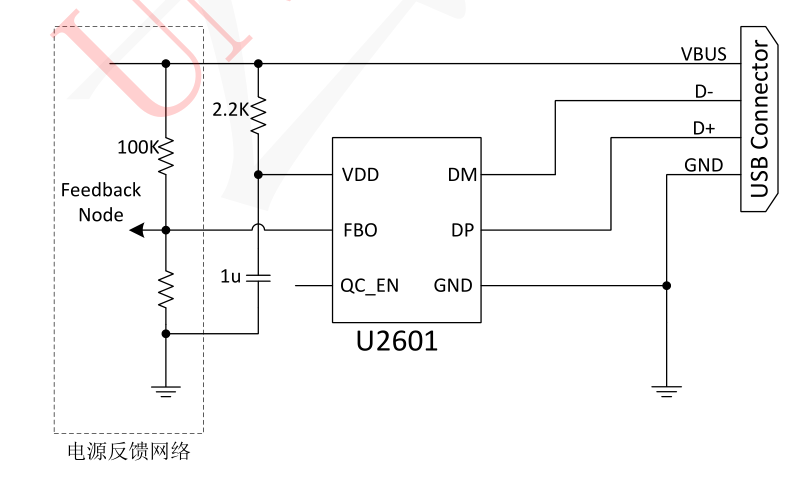

18W QC3.0 快充方案應用簡圖

技術團隊，溝通

有從事電源行業20年以上經驗的應用工程師團隊；

工程師擁有一線電源大廠從事研發電源方案經歷，曾服務冠德，茂碩，航嘉等公司；

研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成；

多項電源方案應用性專利，創新技術

銀聯寶強大的研發團隊，積累了眾多一線電源應用方案經驗，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更優的解決方案。

一線精良設備，精密檢測

銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備，為電源方案設計提供品質保障。

精細化服務，貼心周到

銀聯寶提供電源DEMO設計整套方案，包括方案認證，EMI測試調機樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程，根據需求開發優化的電源方案定制方案，并提供整套方案調試，符合安規要求。
