當前位置：首頁 » 電源芯片 » 銀聯寶開關電源芯片UN系列 » 電源芯片U6205D

: 電源芯片U6205D

高性能電流模式PWM電源開關
適用于離線反激式轉換器應用
簡化了隔離電源設計
混洗的PWM開關頻率固定為65KHz
內置綠色和突發模式控制

全國服務熱線：13316805165

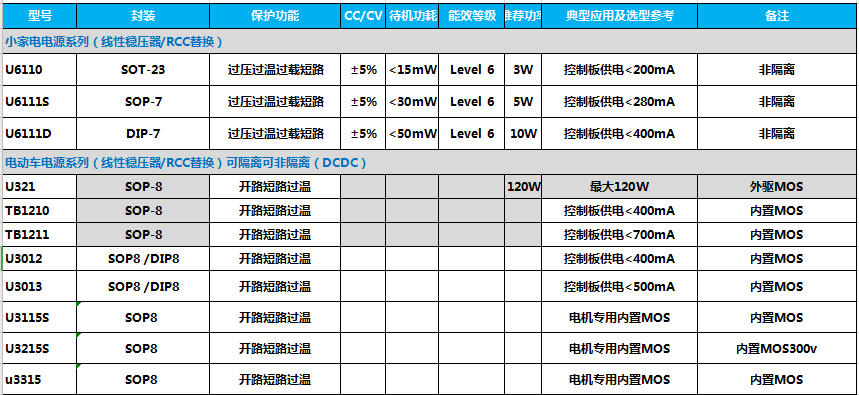

友恩選型表1

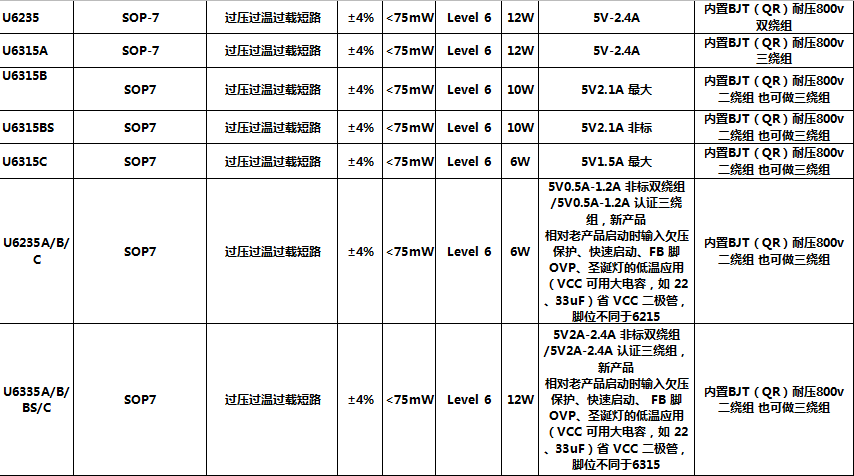

友恩選型表5

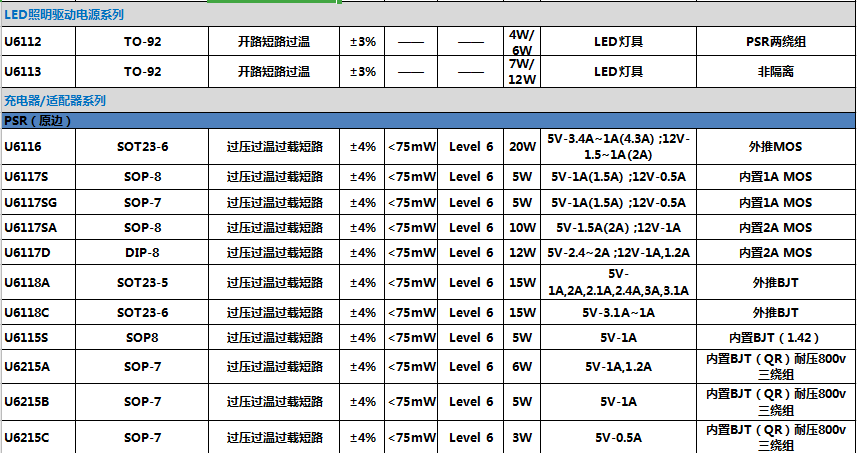

友恩選型表4

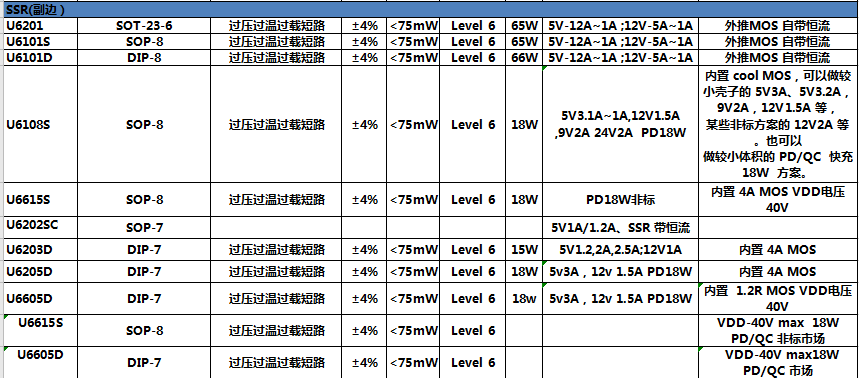

友恩選型表3

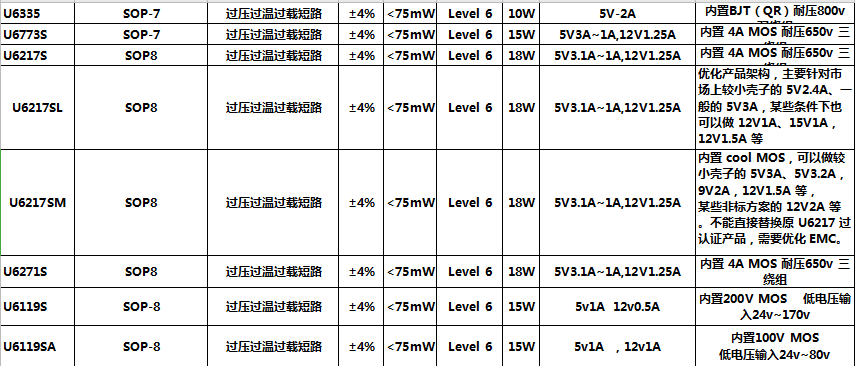

友恩選型表2

電源芯片U6205D

電源芯片U6205D是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。該IC內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。電源芯片U6205D帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。該IC具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。

電源芯片U6205D支持DCM和CCM的原邊恒流、副邊恒壓控制，適用于離線反激式轉換器應用。
電源芯片U6205D的兩種工作模式有DCM和CCM。
CCM連續導通模式：在一個開關周期內，電感電流從不會到0。通俗來講就是電感“從不復位”，意味著在開關周期內電感磁通量從不為0，功率管閉合后，電感中還有電流流過。
DCM非連續導通模式或者叫斷續導通模式：在一個開關周期內，電感電流總會會到0。通俗來講就是電感被“適當復位”，功率管閉合后，電感中電流為0。

電源芯片U6205D的兩種工作模式DCM和CCM的比較：
1、DCM模式功耗較低，DCM轉換效率較高，屬于完全轉換。
2、工作于DCM模式下，輸出電流的紋波比CCM的要大。
3、工作于DCM模式，在電感電流為0時，會產生振蕩現象。
4、工作于CCM模式，輸出電壓與負載電流無關。當工作于DCM模式，輸出電壓受負載影響，為了控制電壓恒定，占空比隨著負載電流變化而變化。

電源芯片U6205D的主要優勢：
1.該芯片內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。
2.該芯片帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。
3.該芯片具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。
