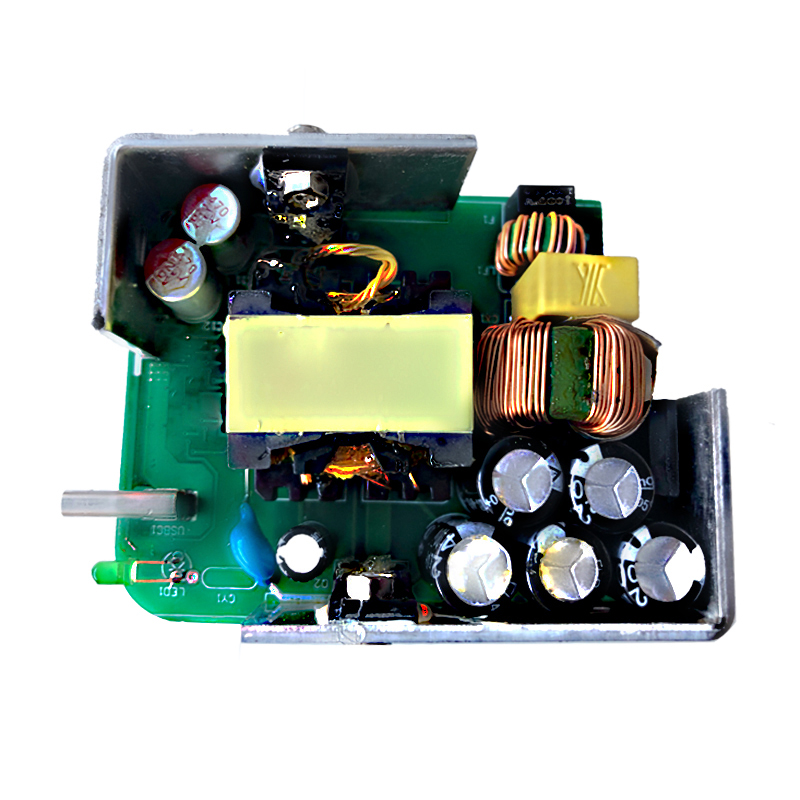

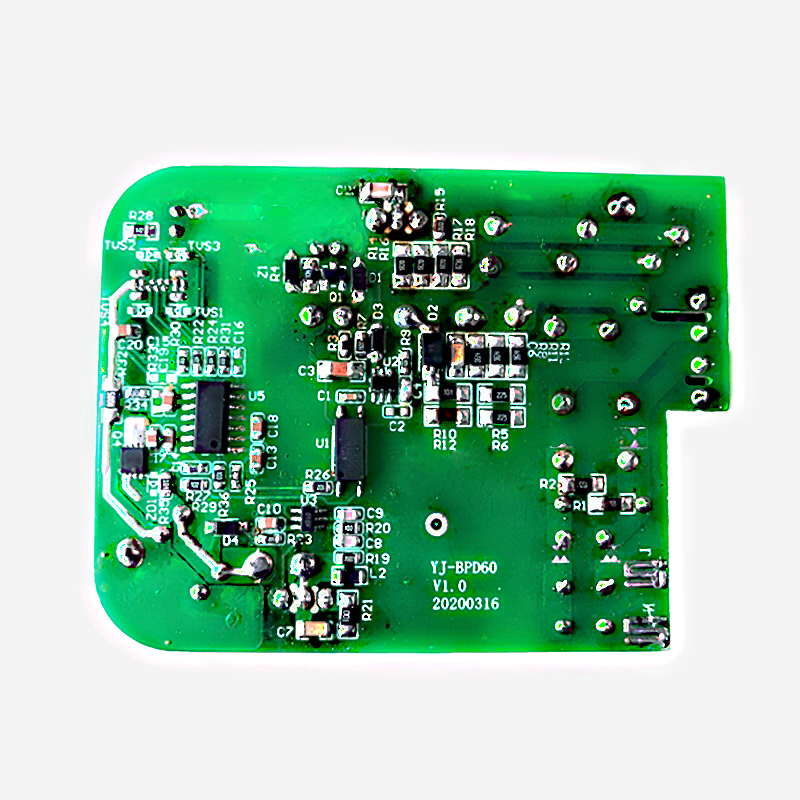

PD60W 單C口 快充方案特性

支持 AFC 和 FCP 快充協議
集成恒壓補償環路（CV loop）和恒流補償環路（CCloop）網絡
已經包含次級側補償電路，如 TL431
VBUS 和 VIN 引腳快速放電
寬工作電壓范圍：3.3V ~ 25V
支持線路阻抗補償 – 可選 0, 100mΩ或 150mΩ
支持 QC2.0/3.0，BC1.2 DCP 等充電協議
Apple 5V/2.4A 模式
BC1.2 DCP 充電協議
QC2.0 5V，9V 和 12V 離散調壓
QC3.0 3.6V ~ 12V 的 200mV 步進連續調壓
支持多達二檔 APDO
支持 5V Prog, 9V Prog, 15V Prog 和 20V Prog
以 20mV 步進調節電壓 , 以 50mA 步進調節電流
恒功率控制 (Constant Power)
通過 USB PD3.0 PPS 認證，TID 1508.
支持 USB Type-C 1.2 和 USB PD3.0 標準
支持多達五檔 FPDO
5V、9V、12V、15V 和 20V 五檔典型電壓
5V ~ 23.5V 范圍內均可自由設置 FPDO 檔位，
大電流等級 5A，支持大 115W 功率輸出
支持 OTP, OVP, UVP, UVLO 和 OCP 等保護功能
CC1 和 CC2 支持 28V 高壓，避免與 VBUS 引腳短路風險
支持 SOP-14L 和 QFN-16L 兩種封裝形式
加強的 ESD HBM (CC1,CC2, D+, D- 引腳)
支持三檔智能降功率功能
多次可重復燒寫
GPIO 引腳可配置成充電狀態轉燈和 Type-C 插入狀態指示等功能
集成 VCONN 電源和 USB 電子標簽芯片（eMarker）檢測功能

PD60W 單C口 快充方案概述

60W  PD 單C口 快充方案高性能、高集成度的 USB Type-C Power Delivery（電力傳輸）控制器。它集成了PD2.0，PD3.0，PPS，QC2.0/3.0，AFC, FCP, BC1.2DCP，5V/2.4A 等充電協議，適用于電源適配器、車載充電器、移動電源等應用場合，支持 SOP-14L 和 QFN-16L 兩種封裝形式。

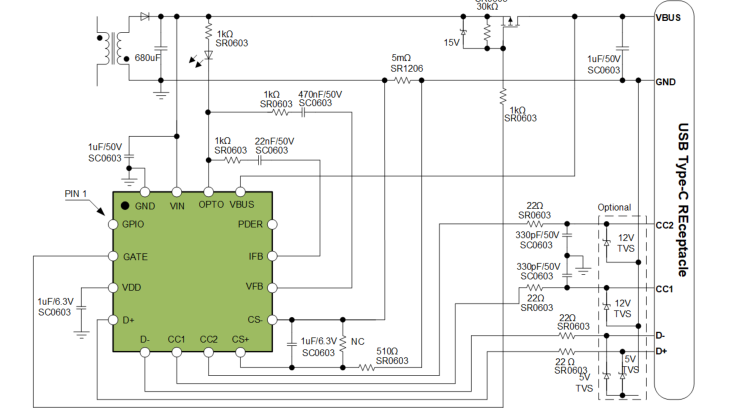

PD60W 單C口 快充方案應用簡圖

技術團隊，溝通

有從事電源行業20年以上經驗的應用工程師團隊；

工程師擁有一線電源大廠從事研發電源方案經歷，曾服務冠德，茂碩，航嘉等公司；

研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成；

多項電源方案應用性專利，創新技術

銀聯寶強大的研發團隊，積累了眾多一線電源應用方案經驗，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更優的解決方案。

一線精良設備，精密檢測

銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備，為電源方案設計提供品質保障。

精細化服務，貼心周到

銀聯寶提供電源DEMO設計整套方案，包括方案認證，EMI測試調機樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程，根據需求開發優化的電源方案定制方案，并提供整套方案調試，符合安規要求。
