低EMI干擾、高EMS抗干擾的充電器芯片U8623

返回列表 來源： 查看手機網址
掃一掃!低EMI干擾、高EMS抗干擾的充電器芯片U8623掃一掃!
 瀏覽：- 發布日期：2024-09-13 10:20:48【大 中 小】

因為手機尺寸/重量和電池技術的限制，相比在不增加尺寸/重量的情況下增大電池的容量，提升設備電池的充電效率反而更容易實現。深圳銀聯寶充電器芯片U8623具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點，可應用在充電器、適配器、電機驅動器等領域。

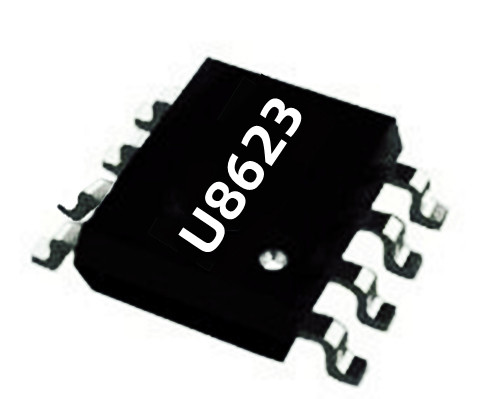

U8623

充電器芯片U8623具備恒功率輸出模式，當FB腳電平大于3.7V以后，芯片PWM占空比由CS引腳電平對應的VOCP來控制，為保證在AC90V-264V輸入范圍內 的恒功率性能，對VOCP值根據占空比進行補償。U8623具備一定條件的恒溫模式，當芯片內部溫度達到設定溫度范圍后，芯片內部自動啟動恒溫模式、并開始降低輸出電流的模式來降低輸出功率直至溫度平衡，保證在極端情況下能不間斷輸出電力供應。

充電器芯片U8623主要特性：

1. 固定 65K 赫茲的開關頻率

2. 內置抖頻技術優化EMI

3. 根據負載大小自適應多種工作模式包括打嗝模式、綠色節能模式和定頻PWM工作模式

4. 內置斜率補償的峰值電流控制方式

5. 內置過流點補償優化寬輸入電壓范圍內最大輸出功率的一致性

6. 內置前沿消隱技術

7. 低空載待機功耗（<65mW@AC230V）

8. 支持恒壓、恒功率、恒溫輸出

9. 內置軟啟動技術

10. 內置集成多種自保護功能，包括

1）VCC 欠壓保護功能（UVLO）

2）VCC 過壓保護功能（OVP）

3）逐周期限流功能（OCP）

4）恒溫輸出功能（OTP-L）

5）CS 引腳開路保護功能

充電器芯片U8623是一款恒壓、恒功率、恒溫離線型電流模式PWM電源管理芯片，內置0.85Ω/650V的超結硅功率MOS。U8623在一定條件下適用于輸入電壓AC90V-264V的輸出功率為22.5 W以內的離線式反激開關變換器，滿足VI級能效標準。U8623采用SOP-8并采用單邊漏極并聯封裝增加散熱效果。

充電器芯片U8623腳位說明：

1 GND 芯片內部電路電位基準引腳

2 VCC 芯片內部電路供電引腳

3 FB 輸出反饋輸腳，芯片 PWM 輸出的頻率和占空比由FB 和CS 控制

4 CS 電感峰值電流采樣輸入引腳

5、6、7、8 PD 內置高壓功率 MOS 的漏極
